Введение: пора забыть о ручном учете!

Устали каждый месяц лезть под раковину, чтобы снять показания счетчика воды? Подумайте: в среднем житель многоквартирного дома тратит на это 2-3 часа в год! А если вы управляющая компания, умножьте это на сотни квартир. Счетчики воды с импульсным выходом — это революционная технология, которая автоматизирует учет и экономит время. Представьте: данные о расходе воды поступают прямо в ваш телефон! Сегодня разберем, почему это умное решение становится необходимостью.

«Импульсный выход — это шаг в будущее водного учета, где точность встречается с удобством» — инженер-метролог.

Что такое счетчик воды с импульсным выходом?

Счетчик с импульсным выходом — это не просто счетчик воды, а умное устройство, которое передает данные о расходе воды в электронном виде. К обычному счетчику добавлен кабель с герконом — устройством, которое генерирует электрические импульсы при вращении механизма. Простыми словами, это как датчик, который «считает» каждый литр воды и отправляет сигнал. Такие счетчики обозначаются буквами И (импульсный) или ДГ (датчик герконовый).

Представьте: небольшой кабель выходит из счетчика, а вы получаете данные в реальном времени. Хотите контролировать расход воды без лишних хлопот? Это то, что вам нужно!

Как это работает? Разбираемся с устройством

Честно говоря, принцип работы импульсного счетчика — это настоящий прорыв в учете. Внутри счетчика — механическая часть: крыльчатка или турбинка, которая вращается под напором воды. На крыльчатке закреплен магнит, а рядом — геркон. Когда магнит проходит мимо геркона, он замыкает контакт, генерируя электрический импульс.

Каждый импульс соответствует определенному объему воды — это называется цена импульса (например, 1 литр, 10 литров или 100 литров). Сигнал по кабелю передается на принимающее устройство, которое считает импульсы и переводит их в кубометры. Дальность передачи — до 1,5 км!

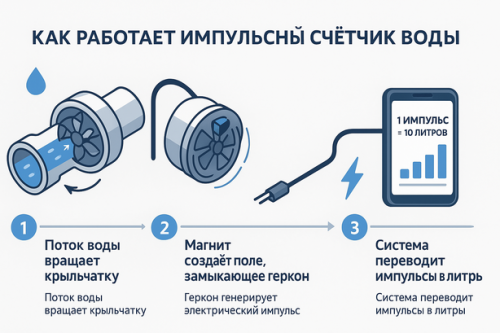

1. Вода вращает крыльчатку.
2. Магнит создает поле, замыкающее геркон.
3. Геркон отправляет импульс на устройство учета.
4. Система переводит импульсы в литры или кубометры.

«Геркон генерирует импульс без внешнего питания — это гениально просто и надежно» — сантехник с 15-летним стажем.

Чем импульсные счетчики лучше обычных?

Между прочим, импульсные счетчики сохраняют все плюсы обычных, но добавляют автоматизацию. Основное отличие — возможность удаленного сбора данных. Не нужно снимать показания вручную, а управляющие компании экономят на обходах. Плюс, такие счетчики защищены от мошенничества благодаря электронной фиксации данных.

Технические характеристики и стандарты

Импульсные счетчики соответствуют строгим международным стандартам. NAMUR (IEC60947-5-6) — это стандарт для датчиков, обеспечивающий надежность и совместимость. Геркон в счетчиках — типа SPST (однополюсный, одноходовой), что гарантирует простоту подключения.

Ключевые характеристики: цена импульса (1 л, 10 л, 100 л), дальность передачи до 1,5 км, устойчивость к перепадам температур. Все счетчики проходят проверку по ГОСТ Р 8.1012-2022, который регулирует классы точности.

Совместимость с системами Стриж, SAURES или Болид делает эти счетчики универсальными для любых задач.

Почему стоит выбрать импульсные счетчики?

Представьте: вы открываете приложение на телефоне и видите, сколько воды потратили за день. Импульсные счетчики — это не только удобство, но и экономия. Вот главные плюсы:

• Автоматизация: Данные передаются без вашего участия.
• Контроль утечек: Система сразу сообщит о превышении расхода.
• Защита от мошенничества: Электронная фиксация исключает подделку данных.
• Интеграция: Работает с умным домом и АСКУВ.
• Экономия времени: Управляющие компании сокращают расходы на учет.

УК «Комфорт» в Санкт-Петербурге установила импульсные счетчики в 200 квартирах и сократила затраты на снятие показаний на 80%. Хотите такой же результат?

Есть ли недостатки?

Честно говоря, идеальных технологий не бывает. У импульсных счетчиков есть свои слабые места:

• Срок службы геркона: До 500,000 срабатываний (около 10-15 лет).
• Чувствительность к магнитам: Сильное магнитное поле может вывести геркон из строя.
• Дополнительное оборудование: Нужны принимающие устройства и ПО.

Решение? Регулярно проверяйте геркон и используйте защитные кожухи. Это продлит срок службы.

«Главное правило — защищайте счетчик от сильных магнитов, иначе геркон может выйти из строя» — техник водоканала.

Какие модели выбрать?

Счетчики с импульсным выходом бывают крыльчатыми (для малых диаметров) и турбинными (для больших объемов). Есть модели для холодной (до 40°C) и горячей воды (до 90°C), а также универсальные. Вот топ-5 популярных моделей:

Как установить и подключить?

Установка импульсного счетчика — дело для профессионалов. Согласно Постановлению № 354, монтаж должны выполнять сертифицированные специалисты. Что вам понадобится?

• Инструменты: Гаечный ключ, уплотнительная лента, отвертка.
• Материалы: Счетчик, кабель, принимающее устройство (Стриж, SAURES, Болид).
• Условия: Горизонтальное положение, защита от влаги и мороза.

Пошаговая инструкция:

1. Перекройте воду в стояке.
2. Установите счетчик в трубопровод, используя уплотнитель.
3. Подключите кабель геркона к принимающему устройству.
4. Настройте устройство на нужную цену импульса.
5. Проверьте герметичность и включите воду.

«Правильная установка — 50% успеха. Экономить на монтаже нельзя» — мастер-сантехник.

Настройка и программное обеспечение

После установки счетчик нужно настроить. Принимающие устройства, такие как Стриж, SAURES, Мультисистема, Болид или Кузя, собирают данные и передают их в приложение или систему АСКУВ. Настройка проста: задайте цену импульса и откалибруйте устройство.

Мобильные приложения позволяют следить за расходом в реальном времени, а некоторые системы отправляют данные прямо в управляющую компанию. Это удобно и для жильцов, и для УК.

Где применяются импульсные счетчики?

Эти счетчики — универсальное решение. Они подходят для:

• Многоквартирных домов: Автоматизация учета для сотен квартир.
• Частных домов: Контроль расхода и обнаружение утечек.
• Промышленности: Учет больших объемов воды.
• Сельского хозяйства: Мониторинг полива.

ЖК «Северный» в Москве установил импульсные счетчики в 500 квартирах и сократил управленческие расходы на 30%. Подумайте: может, и вашему дому пора?

Возможные проблемы и как их решить

Иногда что-то идет не так. Вот типичные проблемы и их решения:

• Сбой передачи данных: Проверьте кабель на повреждения.
• Некорректные показания: Убедитесь, что геркон не подвергается магнитному воздействию.
• Влага в герконе: Установите защитный кожух.

Профилактика — ключ к долгой работе. Проверяйте систему раз в год.

Обслуживание и поверка

Импульсные счетчики требуют минимального обслуживания. Поверка проводится каждые 4-8 лет в зависимости от модели, согласно Постановлению № 354. Регулярно проверяйте геркон и кабель на износ. Если показания начинают «скакать», возможно, пора заменить геркон.

Признаки проблем: несоответствие показаний, отсутствие импульсов, механические повреждения.

Межповерочный интервал

Межповерочный интервал — это период, через который счетчик должен проходить обязательную поверку для подтверждения точности измерений. Согласно ГОСТ Р 8.1012-2022 и Постановлению № 354, для счетчиков воды он составляет:

• Холодная вода: 6 лет.
• Горячая вода: 4 года.

Для импульсных счетчиков межповерочный интервал может быть увеличен до 8 лет у некоторых моделей (например, VLF-15U-IL или MTK-I DN32) благодаря высокой надежности геркона. Проверяйте паспорт устройства: там указан точный срок. Поверка обязательна, иначе показания не будут приниматься УК.

Сколько это стоит и как окупается?

Импульсные счетчики дороже обычных (от 2500 руб против 1500 руб), но они окупаются за 8-12 месяцев. Семья из 3 человек в Москве может сэкономить около 2400 руб/год только на услугах по снятию показаний. А управляющие компании сокращают расходы на персонал.

«Импульсный счетчик окупается за 8-12 месяцев, а служит 10-15 лет» — эксперт по ЖКХ.
